Máy hàn SUGON T60 dùng mũi C210/C245/C115

1. Giới thiệu
Sách hướng dẫn này cung cấp các hướng dẫn toàn diện để vận hành, thiết lập và bảo trì an toàn và hiệu quả máy hàn hai trạm Generic SUGON T60 160W của bạn. Vui lòng đọc kỹ sách hướng dẫn này trước khi sử dụng thiết bị để đảm bảo chức năng hoạt động đúng cách và tránh hư hỏng hoặc thương tích.

2. Thông tin an toàn
Luôn tuân thủ các biện pháp an toàn sau đây khi vận hành trạm hàn:

Sử dụng ở khu vực thông gió tốt để tránh hít phải khói hàn.
Hãy trang bị đầy đủ các thiết bị bảo hộ cá nhân phù hợp, bao gồm cả kính bảo hộ.
Đầu hàn và các linh kiện được nung nóng có thể đạt đến nhiệt độ rất cao. Tránh tiếp xúc trực tiếp.
Luôn đặt mỏ hàn vào giá đỡ khi không sử dụng.
Hãy đảm bảo dây nguồn không bị hư hỏng và được nối đất đúng cách.
Không vận hành trạm gần các vật liệu hoặc chất lỏng dễ cháy.
Ngắt nguồn điện trước khi thực hiện bất kỳ công việc bảo trì nào hoặc khi trạm không được sử dụng.
Để xa tầm tay trẻ em.

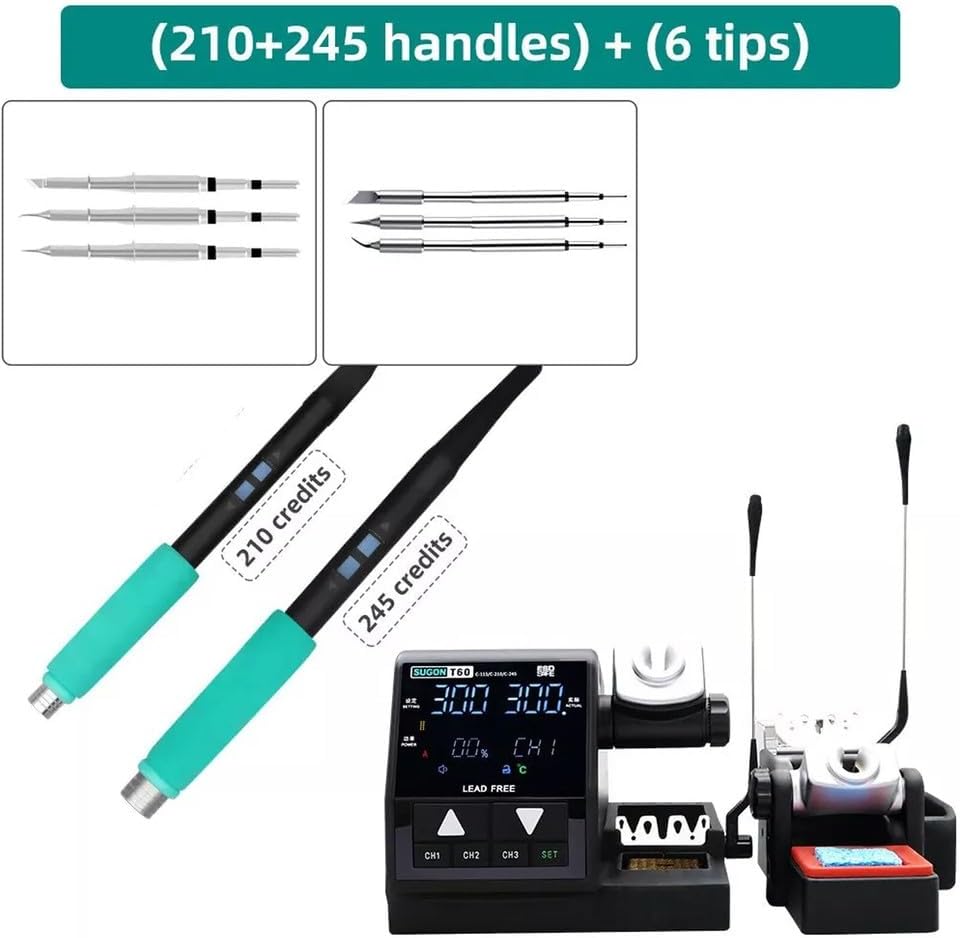

3. Nội dung gói hàng
Xác minh rằng tất cả các mục đều có trong gói hàng của bạn:

Máy hàn hai trạm SUGON T60
Tay cầm mỏ hàn 1 (ví dụ: loại 210)
Tay cầm mỏ hàn 2 (ví dụ: loại 245)
Các loại đầu hàn (thường gồm 6 đầu)
Giá đỡ mỏ hàn kèm miếng bọt biển/len đồng để vệ sinh.
Dây nguồn
Hướng dẫn sử dụng (tài liệu này)
4. Sản phẩm hếtview

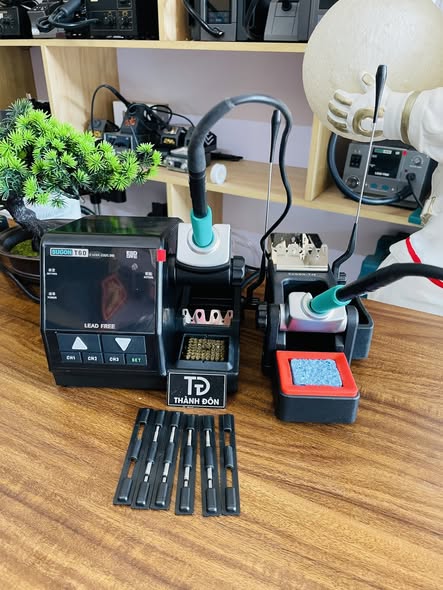

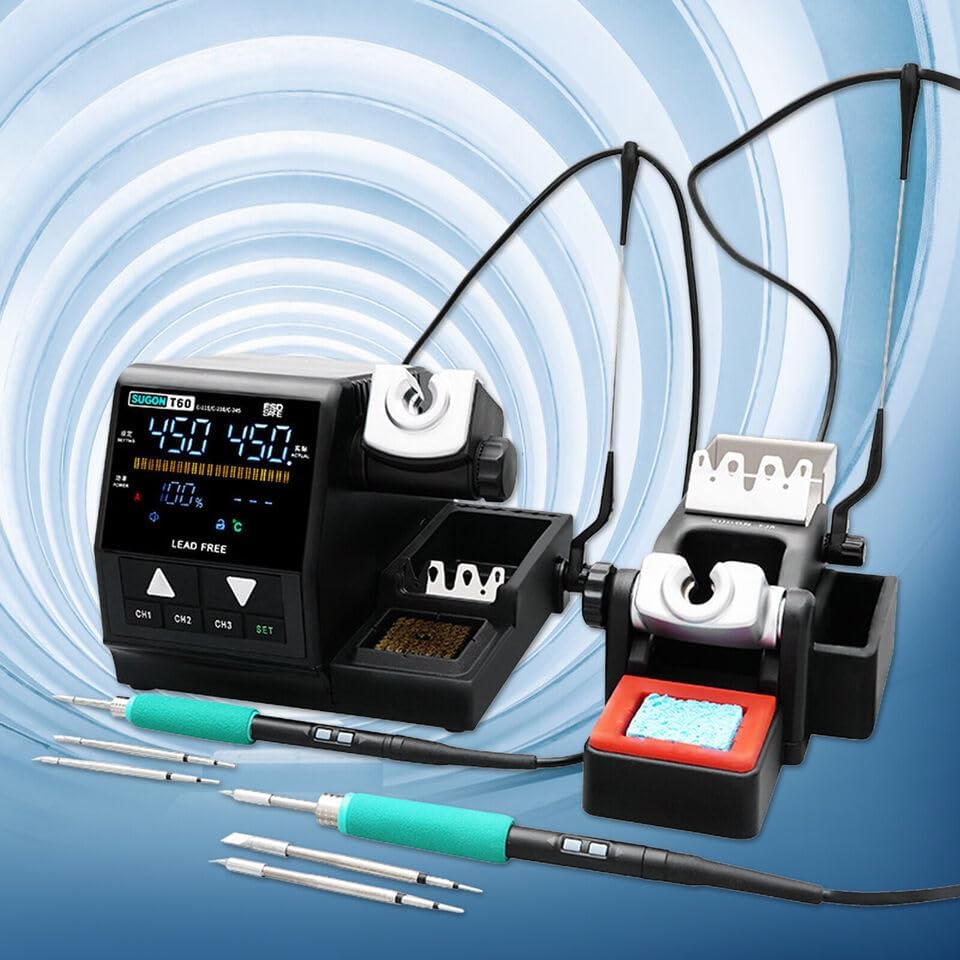

Máy hàn SUGON T60 là hệ thống hàn hai trạm công suất 160W được thiết kế cho các công việc hàn chính xác. Máy có tính năng điều khiển nhiệt độ độc lập cho hai tay cầm mỏ hàn, cho phép ứng dụng đa dạng.

Các thành phần chính:
Đơn vị chính: Hệ thống điều khiển trung tâm cho nhiệt độ, công suất và lựa chọn kênh. Có màn hình hiển thị kỹ thuật số.
Tay cầm mỏ hàn: Kết nối với bộ phận chính, cung cấp nhiệt cho đầu mỏ hàn.
Đầu hàn: Đầu hàn có thể thay thế cho nhiều ứng dụng hàn khác nhau.
Giá đỡ mỏ hàn: Giữ chắc chắn mỏ hàn khi không sử dụng, thường bao gồm cả chức năng làm sạch đầu mỏ hàn.
5. Thiết lập
Tháo hộp: Cẩn thận lấy hết các bộ phận ra khỏi bao bì. Giữ lại bao bì để bảo quản hoặc vận chuyển sau này.
Vị trí: Đặt trạm hàn trên bề mặt ổn định, chịu nhiệt và không bắt lửa. Đảm bảo thông gió đầy đủ.
Kết nối tay cầm: Kết nối tay cầm của mỏ hàn vào các cổng được chỉ định trên thiết bị chính. Đảm bảo các kết nối chắc chắn.
Mẹo chèn: Chọn đầu hàn phù hợp và lắp chắc chắn vào cán mỏ hàn.
Kết nối nguồn điện: Connect the power cord to the main unit and then to a grounded electrical outlet.
Chuẩn bị giá đỡ: Nếu có, hãy làm ẩm miếng bọt biển lau chùi trong giá đỡ bàn ủi bằng nước cất hoặc đảm bảo miếng len đồng được đặt đúng vị trí.
6. Hướng dẫn vận hành
Nguồn: Nhấn nút nguồn để bật trạm hàn. Màn hình sẽ sáng lên.

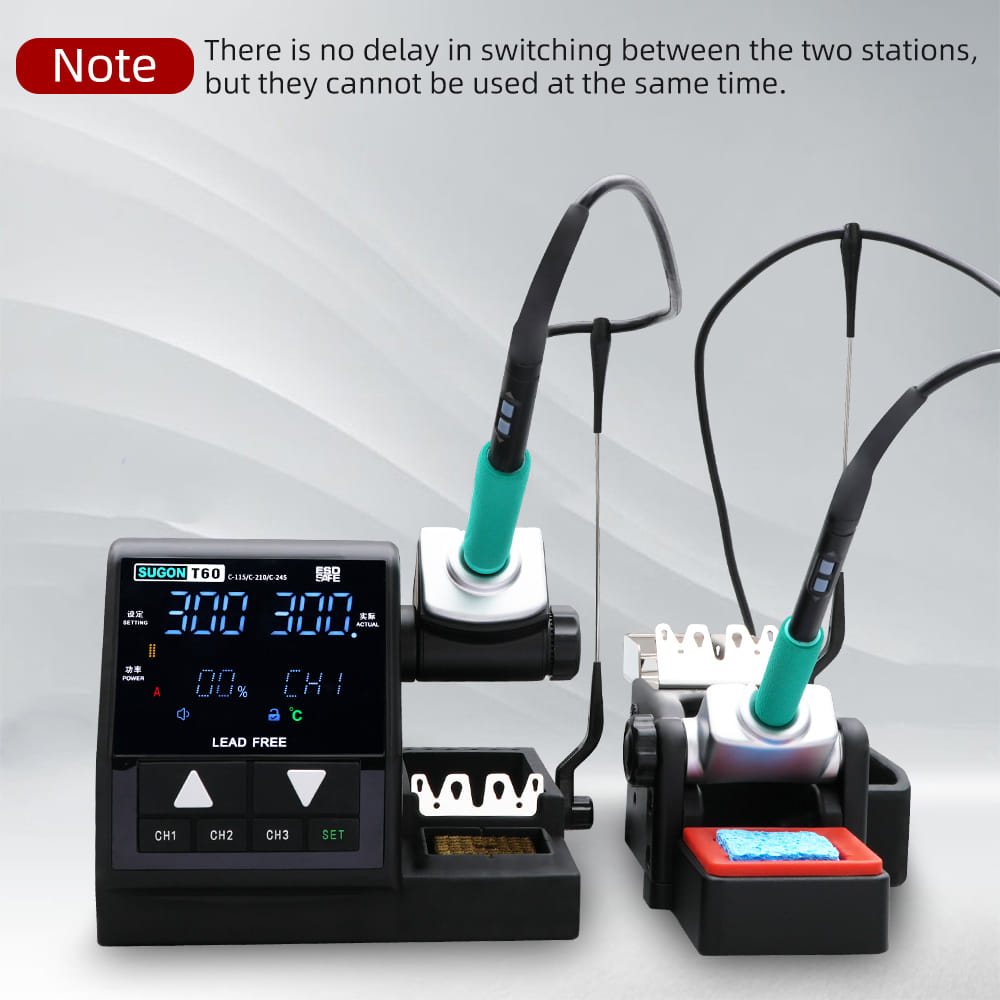

Chọn kênh: Sử dụng các nút CH1, CH2 hoặc CH3 (nếu có) để chọn kênh hàn mong muốn cho mỗi tay cầm.
Cài đặt nhiệt độ: Sử dụng các nút điều chỉnh nhiệt độ (thường là mũi tên lên/xuống hoặc núm xoay) để cài đặt nhiệt độ mong muốn cho kênh đã chọn. Màn hình sẽ hiển thị nhiệt độ đã cài đặt và nhiệt độ hiện tại của đầu mỏ hàn.
Sư tử ấm: Mỏ hàn sẽ bắt đầu nóng lên đến nhiệt độ đã cài đặt. Quá trình này thường mất vài giây.
Mẹo đóng hộp: Khi đầu mỏ hàn đạt đến nhiệt độ cần thiết, hãy bôi một lượng nhỏ thiếc lên đầu mỏ hàn. Việc này giúp “phủ thiếc” lên đầu mỏ hàn, cải thiện khả năng truyền nhiệt và ngăn ngừa quá trình oxy hóa.
Hàn: Đặt đầu mỏ hàn đã được nung nóng lên mối nối cần hàn, sau đó nhỏ thiếc hàn lên mối nối (không nhỏ trực tiếp lên đầu mỏ hàn). Để thiếc hàn chảy đều.
Vệ sinh đầu mỏ hàn: Thường xuyên vệ sinh đầu mỏ hàn bằng miếng bọt biển ướt hoặc len đồng trong giá đỡ mỏ hàn để loại bỏ thiếc hàn thừa và lớp oxy hóa.
Nguồn: Khi hoàn tất, đặt bàn ủi vào giá đỡ và nhấn nút nguồn để tắt máy. Rút phích cắm khỏi ổ điện nếu không sử dụng trong thời gian dài.
7. Bảo trì
Vệ sinh đầu b: Luôn vệ sinh đầu hàn trước và sau khi sử dụng. Dùng miếng bọt biển ẩm hoặc len đồng. Tuyệt đối không được mài hoặc chà nhám đầu hàn vì có thể làm hỏng lớp mạ.
Mẹo thay thế: Thay thế đầu hàn khi chúng bị mòn hoặc ăn mòn quá mức. Đảm bảo trạm hàn đã tắt và đầu hàn đã nguội trước khi thay thế.
Vệ sinh: Thường xuyên lau sạch thân máy và tay cầm bằng vải mềm, khô. Không sử dụng chất tẩy rửa có tính ăn mòn hoặc dung môi.
Kho: Khi không sử dụng, hãy bảo quản trạm hàn ở nơi khô ráo, không bụi.
KHAI THÁC. Xử lý sự cố
Vấn đề Nguyên nhân có thể Giải pháp
Trạm không bật nguồn. Không có nguồn điện; dây nguồn bị hỏng. Kiểm tra kết nối dây nguồn và ổ cắm điện. Đảm bảo công tắc nguồn đã được bật.
Mỏ hàn không nóng. Mối nối tay cầm bị lỏng; bộ phận gia nhiệt/đầu đốt bị lỗi. Hãy đảm bảo tay cầm được kết nối chắc chắn. Thử thay đầu mũi khoan. Nếu vấn đề vẫn tiếp diễn, hãy liên hệ với bộ phận hỗ trợ.
Lỗi hiển thị nhiệt độ. Lỗi cảm biến; kết nối lỏng lẻo. Kiểm tra kết nối tay cầm. Khởi động lại thiết bị.
Thiếc hàn không chảy tốt. Đầu mũi không được tráng thiếc; nhiệt độ không đủ; đầu mũi bị oxy hóa. Làm sạch và tráng thiếc lại đầu mũi khoan. Tăng nhiệt độ nếu cần. Thay đầu mũi khoan nếu bị oxy hóa quá nặng.
9. Thông số kỹ thuật
Người mẫu: SUGON T60
